商品カタログ/製図用データ

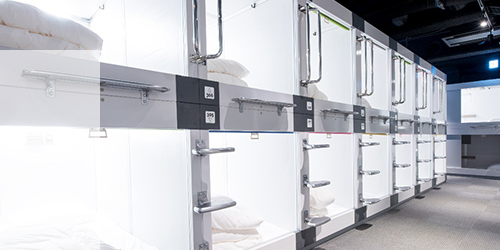

バリエーションの豊富さで、
ご希望のレイアウトに合わせた
カプセルベットの導入が叶います。

設計事務所の方へ

レンタルプランのご案内

商品の図面が下記よりダウンロードできます。 ファイル形式はDXF・PDFとなります。プランニング等の際にご利用ください

仕様一覧

名称 CLASSIC OFFICE PREMIA CLASSIC PREMIA OFFICE GRAN
デザイン カプセルベッド型 カプセルベッド型 カプセルベッド型 カプセルベッド型 カプセルルーム型
構造形成材 型溝アルミフレーム 型溝アルミフレーム 型溝アルミフレーム 型溝アルミフレーム 型溝アルミフレーム
壁パネル PP樹脂ブロー成型品 PP樹脂ブロー成型品 アルミ樹脂複合パネル アルミ樹脂複合パネル アルミ樹脂複合パネル
フロントマスク プレス成型鋼材+焼付塗装仕上 プレス成型鋼材+焼付塗装仕上 プレス成型鋼材+焼付塗装仕上 プレス成型鋼材+焼付塗装仕上 プレス成型鋼材+焼付塗装仕上
中央ステップ アルミダイキャスト製 アルミダイキャスト製 アルミダイキャスト製 アルミダイキャスト製 無し
三段ステップ アルミダイキャスト製 アルミダイキャスト製 アルミダイキャスト製 アルミダイキャスト製 無し
把手 SUS鏡面仕上 SUS鏡面仕上 SUS鏡面仕上 SUS鏡面仕上 無し
カーテン 横引きカーテン（防炎仕様）*1 横引きカーテン（防炎仕様）*1 横引きカーテン（防炎仕様）*1 横引きカーテン（防炎仕様）*1 横引きカーテン（防炎仕様）
操作パネル タブレット式ナイトパネル 照明・ファン用スイッチ タブレット式ナイトパネル 照明・ファン用スイッチ タブレット式ナイトパネル
照明器具 LED間接照明 LED直管灯 LED間接照明 LED直管灯 LED間接照明
ファン（換気扇） あり あり あり あり あり
前面スイッチ あり なし*2 あり なし*2 なし（室内にあり）
ナンバープレート 7セグ型LED照明仕様 あり（ナンバーシール仕様）*3 7セグ型LED照明仕様 あり（ナンバーシール仕様）*3 あり（ナンバーシール仕様）

*1ロールカーテン仕様のオプション対応が可能です。　*2*3スイッチ付7セグ型LED照明仕様のオプション対応が可能です。

製図用データ

製図用データはこちらよりダウンロードしてご利用ください。
詳しい商品説明が必要な時はお気軽にお問合せください。

総合プロット図
PDF
DXF
OFFICE（オフィス）
PDF
CLASSIC（クラシック）
PDF
GRAN（グラン）
PDF
商品カタログデータ
【オフィス（スタンダードモデル）】
PDF
商品カタログデータ
【カプセルホテル】
PDF
